Modelos: WBSPacs, WBSPacsManager, WBSPacsReport, WBSPacsDisk e WBSPacsRouting.
¶ Fabricante/Distribuidor
- WeboneSystem Soluções em TI LTDA
- AV MIGUEL ALCIDES DE ARAÚJO, 1920 | LC MALL.
- CAPIM MACIO, NATAL/RN
- CEP: 59.078-270
- Tel.: (84) 98160-7016
¶ Registro Anvisa
- Número.: 81653169001
- Responsável Técnico: Anselmo Medeiros de Souza. CREA-RN: 2116739942
- Validade: Indeterminado.
- Nome Técnico: CENTRAL DE PROCESSAMENTO DE IMAGENS MEDICAS (1311013).
¶ Introdução
O sistema WBSPacs é um servidor de armazenamento e recuperação de imagem médica. Sendo tratado como um software, que através do protocolo de comunicação DICOM(Digital Imaging and Communications in Medicine), possui as seguintes características: a capacidade de armazenar(Dicom Store), de buscar os dados armazenados(Dicom Query) e de recuperação das imagens (Dicom Retrieve).
O WBSPacsManager é um sistema central que permite a fácil interação com os dados armazenados pelo WBSPacs, proporcionando ao usuário final o fácil acesso e recuperação desses dados. Toda a comunicação se dá através de requisição HTTP (Hypertext Transfer Protocol), utilizando uma chave única para cada servidor, sendo necessário o acesso a tal protocolo junto ao WBSPacs.
¶ Requerimento do Sistema
¶ Requisitos de Hardware
- Processador Intel Core i3 ou AMD FX;
- 4GB de RAM;
- 1 HD de 250GB/ 2 HD de 1TB;
- 1 Placa de Rede de no mínimo 100 MBS;
¶ Requerimento de Software
- Sistema operacional Linux kernel Superior a versão 4 - 64Bit;
- Java Oracle 7 ou superior.
- Oracle Java/OpenJDK v1.8;
- Servidor de banco de dados PostgreSQL v.9 ou superior.
¶ Obtendo Informação Importante
Para a instalação do WBSPacs é necessário contactar a nossa equipe técnica de suporte, responsável por tal tarefa, através dos nossos canais:
- E-mail: suporte@webonesystem.com.br
- Sistema de Chamado: https://webone.atlassian.net/jira
Para a instalação, a equipe de suporte necessita realizar um acesso remoto ao servidor para executá-lo. O mesmo pode ser realizado através de protocolo SSH (Secure Shell), que permite a interação com máquinas Linux.

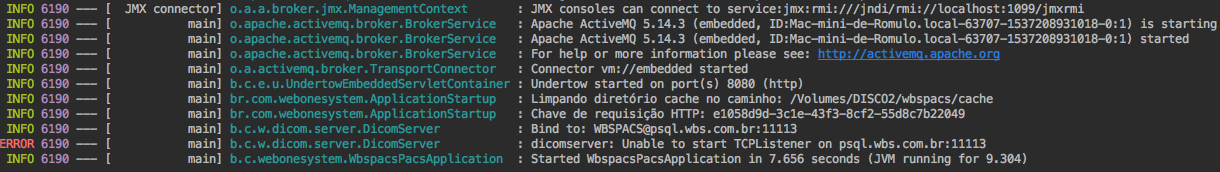

Após a realização da instalação, durante a primeira execução, o sistema irá gerar uma saída semelhante a essa:
Com base nessa imagem, para permitir a comunicação do WBSPacs com o WBSPacsManager, através do protocolo HTTP, será necessário guardar a Chave de requisição HTTP, para cadastramento no sistema Manager. Esse procedimento será realizado pela nossa equipe de suporte.
¶ Utilizando o Manager
Para utilizar o WBSPacsManager, acesse o seguinte endereço: https://pacs-manager.wbsrad.com.br/
A equipe do suporte será responsável por realizar o cadastramento inicial do usuário. Em seguida, o sistema irá enviar um e-mail confirmando a validade e, ao clicar no link, será solicitado o cadastramento de uma senha, com verificação se esta senha é ou não forte, o usuário será encaminhado para a tela de login.

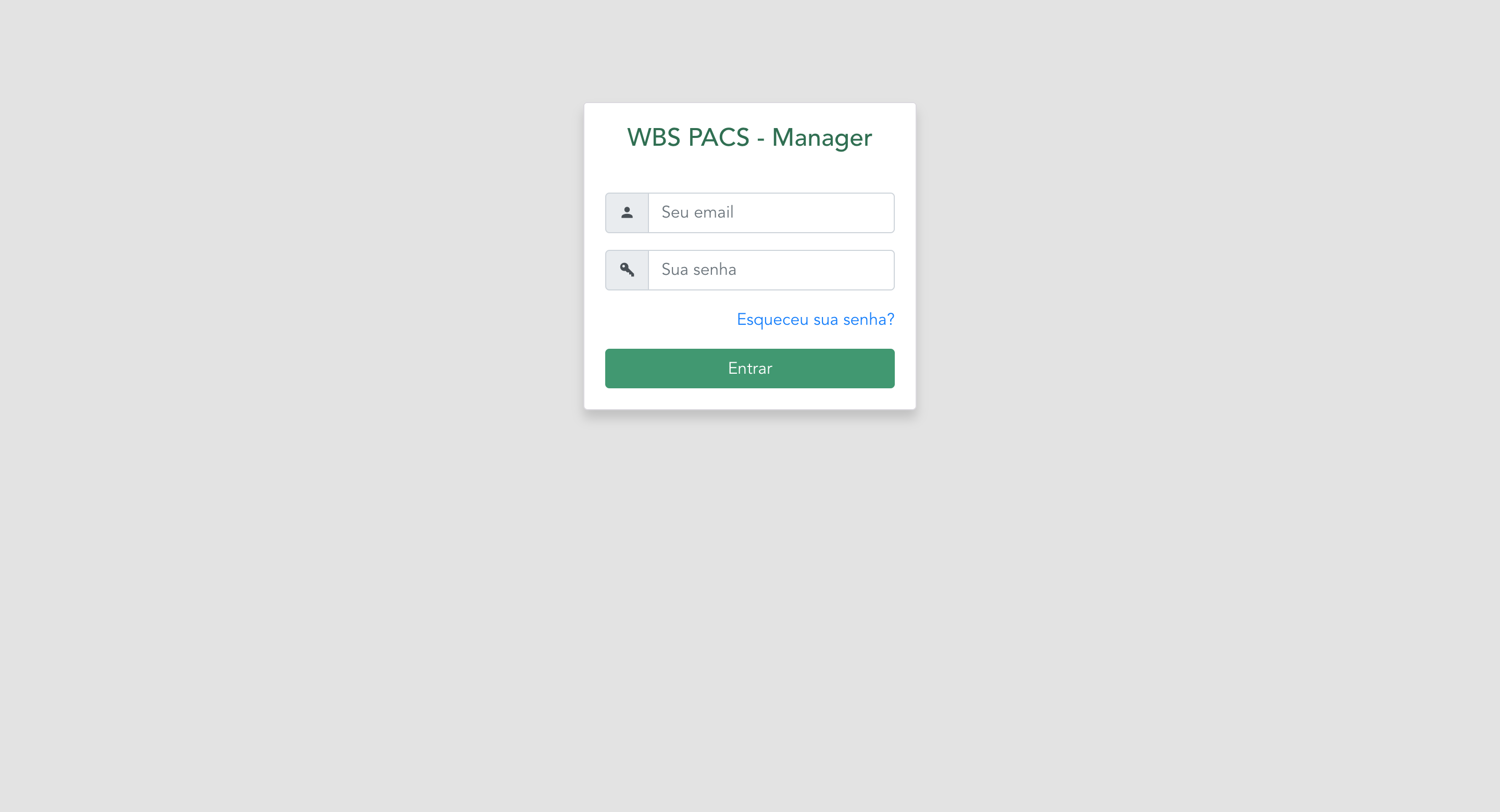

¶ Realizando o Login
Para realizar o login no sistema, insira o campo de e-mail e senha. Caso o usuário insira ambas as informações corretamente, o sistema será acessado.
Nessa tela também será possível realizar a recuperação de senha, em que o sistema irá solicitar o e-mail cadastrado pelo usuário e em seguida será enviado um link com validade de 12hrs para realizar um novo cadastramento desta.

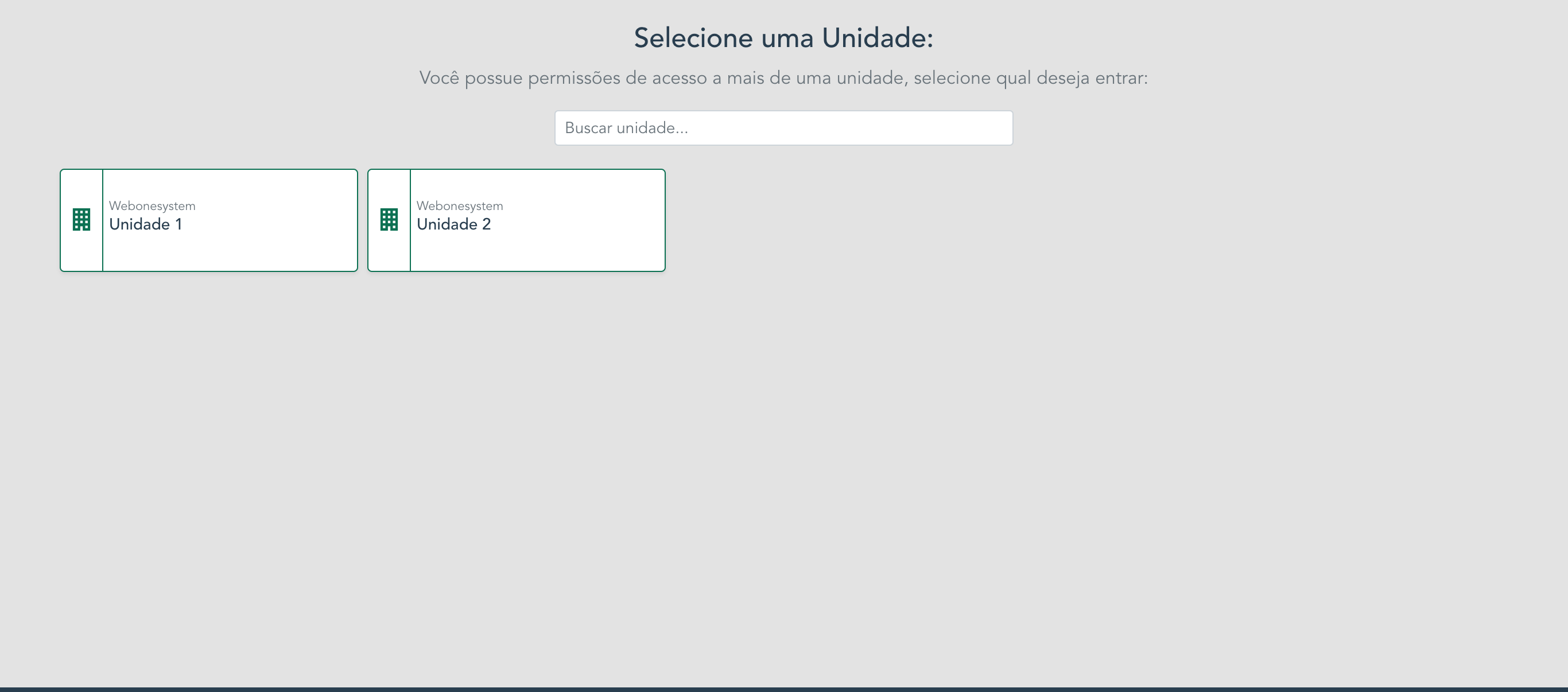

¶ Selecionando a Instituição
Pelo campo de e-mail do usuário ser único no sistema, caso o mesmo possua vínculo com mais de uma instituição/cliente, será requerido qual a instituição deseja acessar.
Durante o uso do sistema, o usuário poderá retornar a essa tela para alterar a instituição em que deseja utilizar o manager.

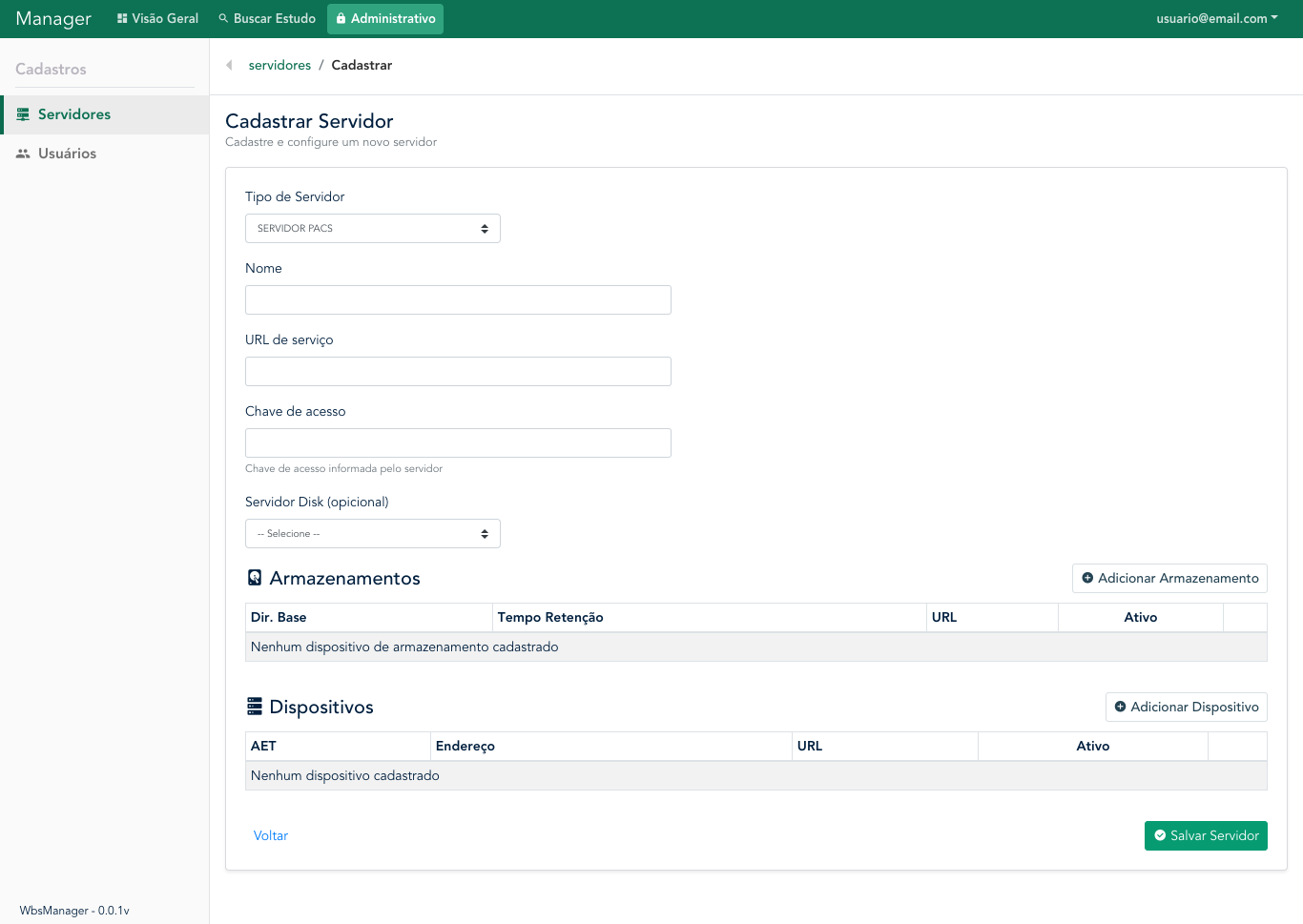

¶ Cadastrando Servidor
Após o acesso, a nossa equipe de suporte realizará o cadastro do servidor WBSPacs, bem como o cadastramento da instituição e os usuários que irão utilizar o mesmo.
Dentre as informações solicitadas, se encontra a Chave de Acesso, que é exatamente a informação gerada na inicialização do sistema WBSPacs.

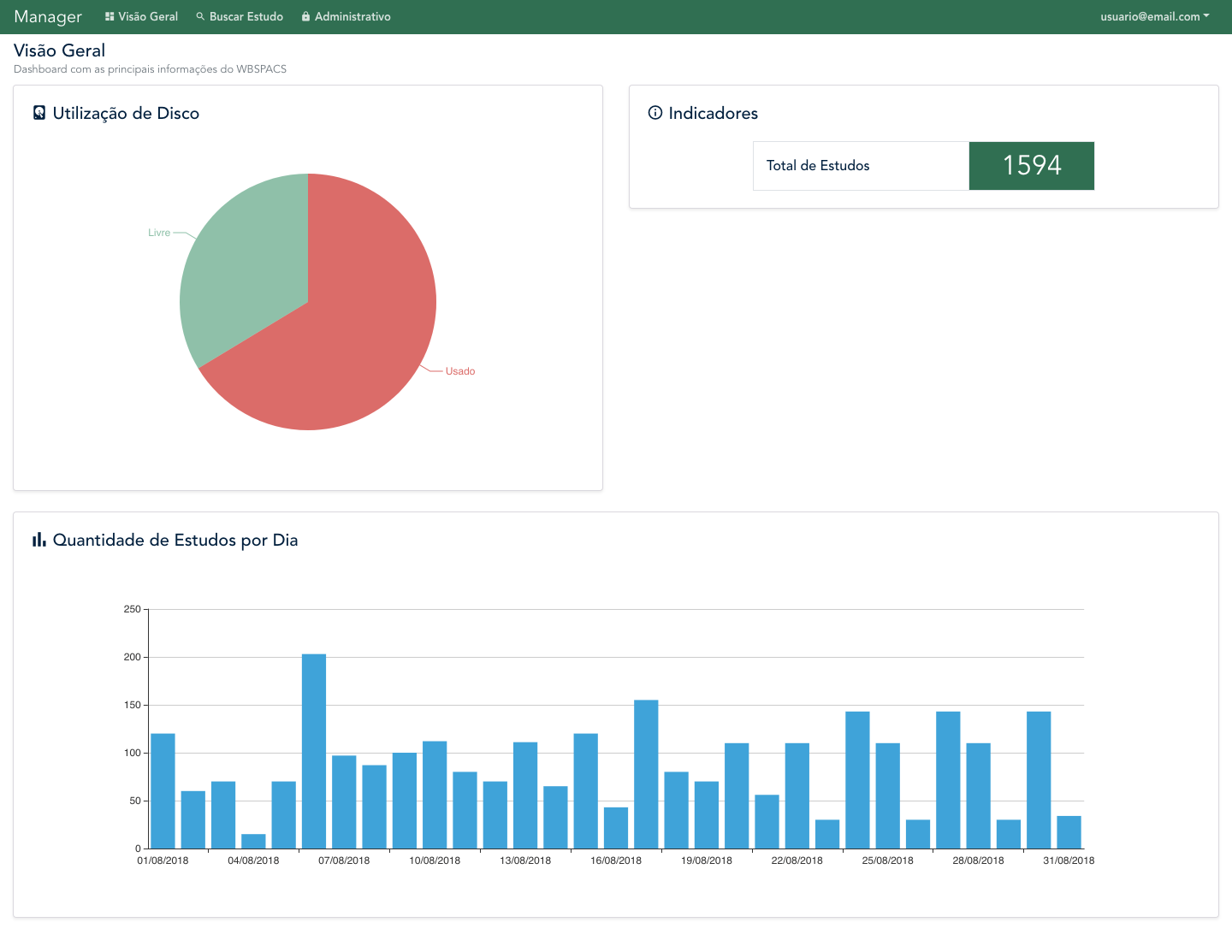

¶ Dashboard Inicial
Com os dados e instituição já cadastrados, e o usuário já autenticado ao sistema, será apresentado um dashboard com algumas possíveis informações úteis para o usuário.
Dentre os dados, serão exibidas as seguintes informações:
- Total de estudos armazenados;
- Total de espaço disponível em disco;
- Quantidade de exames, no período dos últimos 15 dias.
Tal tela, tem intenção de orientar o usuário que utiliza constatemente o WBSPacsManager sobre algumas informações do servidor WBSPacs.

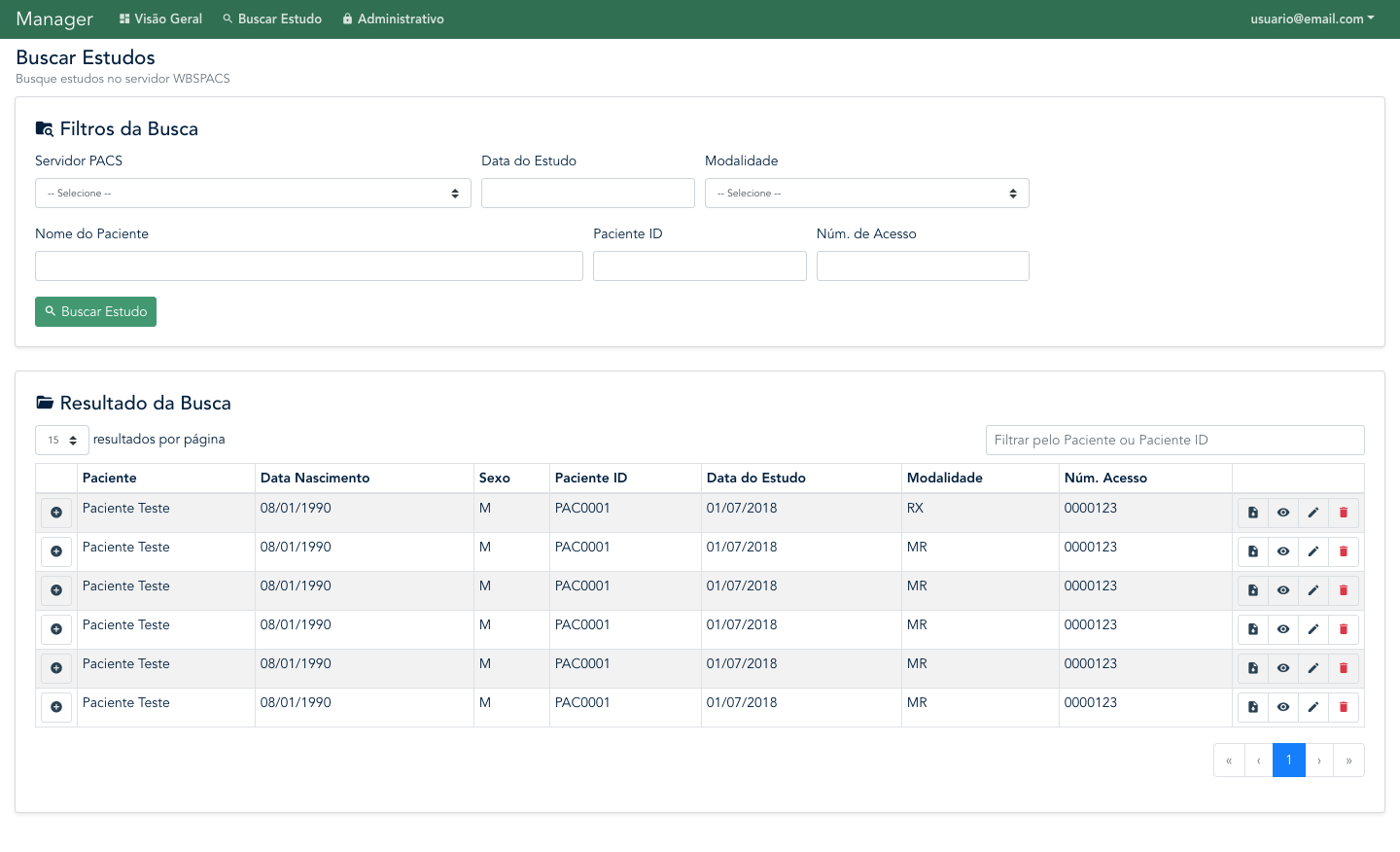

¶ Buscando um Estudo
Nessa tela será possível buscar os estudos armazenados dentro do servidor WBSPacs. A busca poderá ser feita por meio das seguintes informações:
- Data do Estudo: Data em que o estudo foi realizado;
- Modalidade: Modalidade do exame. Será uma lista de todas as modalidades de exames que possam ser armazenados. A listagem é baseada no protocolo DICOM;
- Nome do Paciente: Nome do paciente, com base nos estudos armazenados. O sistema permite realizar uma busca com base no trecho do nome, por exemplo: %romulo (todos os nomes que comecem com qualquer coisa e tenha romulo no nome). O sistema não faz distinção entre letra maiúscula ou acentuação;
- Paciente ID: Número de identificação do paciente, baseado no prontuário médico dentro da instituição que o paciente está executando o exame;
- Número de Acesso: Número de identificação do atendimento, baseado no prontuário médico, dentro da instituição que o paciente está executando o exame.
Um estudo é organizado no seguinte formato:
- Estudo: Informações do paciente;
- Série: Agrupamento de instâncias conforme características de tais imagens;
- Instância: A imagem em si armazenada.
Com base no resultado da busca, será possível, por exemplo, expandir as informações do estudo clicando no primeiro ícone +. Em seguida, será apresentado as séries que compõem o estudo, e expandindo novamente, as instâncias vinculadas ao estudo.

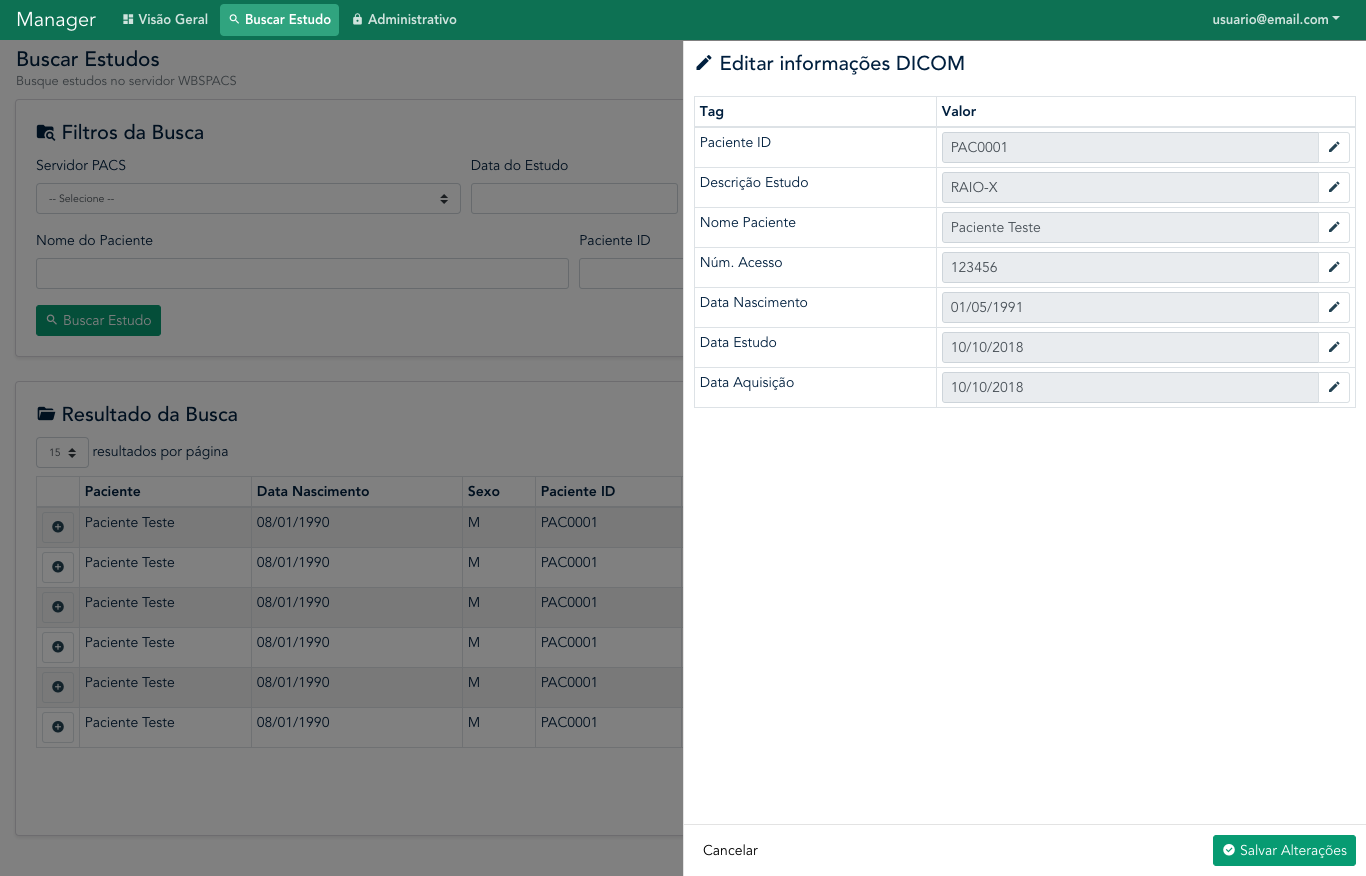

¶ Alterando ou Removendo Estudo ====
Com base no resultado, o sistema irá permitir a remoção do estudo, bem como a alteração de algumas informações deste. Tais informações só poderão ser realizadas pelos usuários que possuem perfil administrativo dentro da instituição, por uma questão de segurança.
As informações alteradas influenciam as imagens armazenadas e os dados processados.
¶ Configurando um Cliente DICOM
O servidor WBSPacs, ao ser instalado, recebe algumas informações pertinentes para interação do sistema com os demais equipamentos radiológicos. As informações são as seguintes:
- AET(AE Title): Apelido atribuído ao servidor WBSPacs, um nome único a qual será identificado o armazenamento dos estudos.Padrão: WBSPACS.
- IP (Internet Address): Endereço de rede, atribuído ao servidor em que possui o WBSPacs sendo executado. Padrão: não possui.
- Porta: Porta de comunicação via rede, para envio das imagens médicas. Padrão: 11112.
Porém, para que o acesso e recebimento das imagens seja realizado pelos médicos, através de clientes de imagem médica, é possível configurar a requisição através dos seguintes padrões(baseado no protocolo DICOM):
- C-GET: Recuperação em que o cliente requisita as imagens;
- C-MOVE: Padrão em que se solicita as imagens e o WBSPacs realiza um encaminhamento das imagens;
- WADO: Padrão em que a requisição das imagens se dá através do protocolo HTTP.
O padrão WADO é recomendado por permitir um melhor tráfego de comunicação das imagens.
Independente do padrão escolhido, o cliente precisará das informações de AET, IP e PORTA e, caso seja escolhido o WADO, qual o caminho HTTP para requisição.
Tais informações são enviadas pela equipe de suporte após realizar a configuração do servidor WBSPacs.
